Содержание

Эксплуатация компрессорного оборудования связана с использованием сжатого воздуха для его работы. Вырабатываемый компрессорной установкой, он насыщается влагой. Один из этапов воздухоподготовки это осушение. Специальные устройства по удалению влаги являются промежуточным, но обязательным звеном в очистке воздушного потока, создаваемого компрессором.

Откуда влага в компрессорном воздухе

Принципиальная схема устройства осушителя

Принципиальная схема устройства осушителя

Поступающий в установку поток сам по себе содержит некоторое количество жидкости. В процессе сжатия она никуда не девается. Поэтому расходуемый воздух несет в себе и влагу, проникая в капельном виде во все элементы системы. Это недопустимо, в частности, для проведения окрасочных работ, а также для работы приборов медицинского характера. Капельки жидкости провоцируют брак и при пескоструйных работах. Понижается износостойкость оборудования. Поэтому осушитель для компрессора считается необходимым элементом пневмосети.

Последствия наличия в сжатом воздухе влаги

Негативные последствия, которые вызывает влага в воздухе:

  • образование водных маслянистых эмульсий, засоряющих пневмоинтсрумент;
  • преждевременный физический износ деталей;
  • возникновение коррозийных процессов на пути подачи сжатого воздуха;
  • нарушение технологии покраски, ее качества;
  • сбои в работе узлов системы управления пневматических устройств, пр.

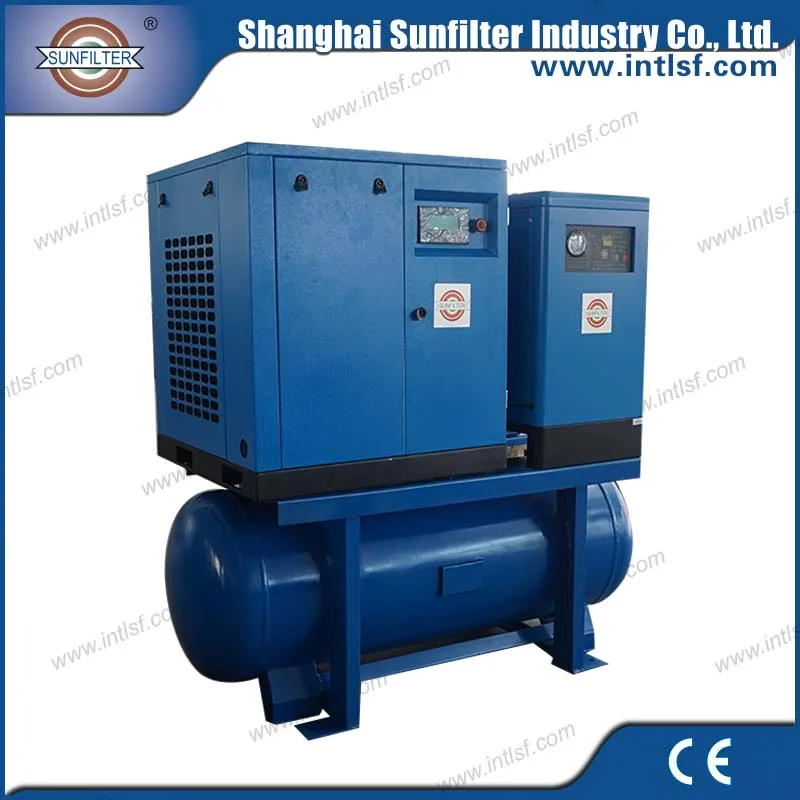

Зачем нужны осушители

Одной из основных характеристик качества сжатого воздуха является его влажность. Осушители используются, как дополнительное оборудование, удаляющее ее излишки. Способствуют увеличению эффективности эксплуатации компрессорных установок, экономии расходов на их техническое обслуживание.

Внимание! Применение осушителей для компрессоров удлиняет безремонтный период их работы.

Приборы оснащены специальными резервуарами для сбора отводимого конденсата, что препятствует появлению коррозии в конденсаторе. Капельки жидкости образуются при контакте пара с охлажденными поверхностями. Осушители, изготовленные на промышленной основе, работают в автоматическом режиме, изготавливаются из экологичных материалов и сырья. Представлены широкой линейкой моделей под разное рабочее давление. При особых условиях подготовки воздуха приборы, утилизирующие влагу из воздуха, поддерживают работу компрессорной техники на высоком уровне.

Функции осушителя направлены на то, чтобы предотвратить:

  • загрязнение воздуха вредными субстанциями, в т.ч. следами масел;
  • образование ржавчины;
  • падение давления;
  • пропускание воздуха;
  • образование твердого остатка в системе прохождения компрессорного потока;;
  • ухудшение товарных свойств конечного продукта и брака;
  • выход из строя пневмосистем и последующий дорогостоящий их ремонт.

Градация осушителей для компрессоров

В основном, в установках используются два основных принципа работы: охлаждение и адсорбция. Но есть еще и другие разновидности осушения для компрессоров:

  • с повышением внешней температуры;
  • без разогрева;
  • с внутренним нагревом;
  • дополнительным нагревом и механическоой вентиляцией, пр.

Выбор обсушивающей воздух установки проводится с учетом значения точки росы при заданном давлении, а также характеристик:

  • температуры внешнего воздуха и воды, при водяном охлаждении.
  • воздушный напор на выходе;
  • максимального объема обрабатываемого воздуха (м.куб./мин);
  • интенсивности эксплуатации;
  • области применения;
  • цены.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

Осушитель из газового баллона

Осушитель из газового баллона

  • В качестве резервуара используется газовый баллон.
  • Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
  • Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
  • В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
  • Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
  • Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
  • В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
  • На выходном конце устанавливается сетчатый фильтр.

Способ #2

Осушитель из огнетушителя

Осушитель из огнетушителя

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

Внимание! Гель твёрдой фракции поликремневой кислоты является веществом, активно впитывающим влагу. Поглощает не только пары жидкости, но и растворители органического происхождения  в газообразном состоянии, пр. Используется для туалетов (кошачьих).

Необходимые материалы:

  • отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
  • листовой металл (толщина 3 мм);
  • металлическая сетка;
  • огнетушитель б/у;
  • крепежные детали.

Алгоритм работ:

  • От трубы отрезается кусок с ровными краями по длине 50-55 см.
  • С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
  • Такой же разрез наносится диагонально с другой стороны трубы.
  • На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
  • Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
  • Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
  • Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
  • Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
  • На огнетушителе откручивается пробка.
  • Отрезается горлышко и резьба на нем.
  • Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
  • Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
  • Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
  • Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
  • Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.
