Good, bad... I'm the guy with the gun.

Ashley J. «Ash» Williams, «Army of Darkness»

Ну вот мы с вами добрались до одного из особо лакомых для любителей боевиков видов оружия. Дробовик — это тот самый argumentum ad baculum, против которого при встрече в узком коридоре возразить решительно нечем, кроме как таким же дробовиком. Он способен за доли секунды определить победителя в стычке на ближней дистанции, но требует поистине стальных нервов, молниеносной реакции и безупречного глазомера. Попал — выиграл, промахнулся — проиграл. Дробовик — оружие опытных игроков.

Дробовик завоевывает многочисленные призы симпатий и в кинематографе. Многие «хорошие парни» рано или поздно брали его в руки, чтобы наносить добро и причинять справедливость, и не меньшее количество «плохих парней» улетали в забвение спиной вперед под действием несокрушимого аргумента, известного как дробовой заряд. И даже в случае раздвоения личности, как это случилось с Эшем Вильямсом в «Зловещих мертвецах 3», обрез охотничьей двустволки «Ремингтон» 12-го калибра радикально решает возникшую проблему.

В этой статье мы попробуем вспомнить некоторые игры, в которых фигурируют дробовики, оценить их значимость и вклад в победу, совершим небольшой исторический экскурс, разберемся с устройством дробовиков и познакомимся с историческими и современными образцами этого поистине грозного оружия ближнего боя.

Сразу же хочу оговорить следующее: мне придется оставить незатронутой тему охотничьего гладкоствольного оружия. Во-первых, сама по себе эта тема достойна отдельной статьи, а во-вторых, игровых аналогов охотничьим гладкостволкам вряд ли наберется достаточное количество. Тем не менее должен признать, что охотничьи дробовики ничем не уступают своим военным и полицейским собратьям, заметно выигрывая в огневой мощи и кучности боя и проигрывая им разве что в компактности.

Игр жанра «боевик», в которых фигурируют дробовики, — великое множество. Большинство из них (если и не подавляющее, то значительное) рассматривает этот вид оружия как убивающий с одного выстрела на ближней дистанции и вплотную. В принципе, такой подход оправдан с точки зрения реальности. Согласно статистике, собранной экспертами-криминалистами, вероятность смертельного поражения при одиночном выстреле из пистолета равна 10-30%, для автоматического оружия и винтовок она увеличивается до 40-60%, а для дробовика достигает рекордной величины 90-98%.


Для примера достаточно вспомнить игры серий Quake или Doom. Любой ветеран этих игр высоко оценит смертоносность дробовика, особенно в битвах однопользовательской игры против массовых скоплений монстров. Следует, однако, заметить, что дробовик в играх от id Software появился далеко не сразу. К примеру, во всемирно известном краеугольном камне поджанра боевиков от первого лица Wolfenstein 3D такого «аргумента» еще не было.

Дробовик появился лишь спустя год, в Doom. Здесь он выстреливал заряд из семи картечин и располагал лишь одним стволом. В Doom II: Hell on Earth господа Джоны расщедрились на двустволку, которая могла выстрелить уже ровно два десятка картечин за раз. Видимо, на этом благотворительность от id Software закончилась, поскольку в Doom 3 конус разлета дробин был увеличен с 15 до 22 градусов, что сделало дробовик эффективным лишь на очень близком расстоянии и вызвало вполне заслуженные аплодисменты какодемонов. Для сетевого варианта игры конус был сужен вдвое, чтобы дробовик не потонул в презрительных плевках игроков.

Зато Quake, вышедший несколько позже, чем Doom, сразу же обзавелся и одноствольным, и двуствольным вариантами дробовиков. Компания Raven Software, подхватившая падающее знамя серии, решила не злоупотреблять количеством дробовиков и обошлась улучшением единственного на всю игру безымянного, но очень эффективного образца.

Невероятные похождения «солдата удачи» Джона Маллинза тоже не обходились без дробовика. Разработчик игры Soldier of Fortune компания Raven Software по каким-то причинам стыдливо скрыла название дробовика в этой игре, хотя в его очертаниях вполне можно признать один из «стволов» итальянской Benelli Armi.

Soldier of Fortune II: Double Helix утратила ложную скромность и назвала вещи законными именами — в ней фигурируют «стопроцентные американцы» Mossberg M590 и USAS-12.

Игры, в которых дробовики занимают почетное место, можно перечислять очень долго. Вспомним хотя бы классику игрового «нуара» — Max Payne.

Коротенький, но очень эффективный безымянный обрез, наповал убивающий с одного выстрела любого типового врага, не раз оказывался «палочкой-выручалочкой» для обаятельного «крайнего парня» с вечной полуулыбкой на лице. А уж полумифический Pancor Jackhammer вообще выглядел здесь оружием массового истребления гангстеров и наркоманов заснеженного Нью-Йорка. А сюрприз в комнате 313, сооруженный из комбинации дробовика, веревки и груза, помните? То-то же...

Забавно, что практически несуществующий, точнее, существующий в десятке экземпляров-прототипов автоматический Jackhammer Mk3A1 встречается в играх в десятки раз чаще, чем в реальности.

Видимо, разработчики игр вдохновляются его футуристическим внешним видом. Зато на вполне реальную Ithaca37 Stakeout, заслужившую репутацию надежного, мощного и легкого дробовика, в боевиках наткнуться крайне сложно. Из пройденных могу вспомнить разве что недавний «Крах Анненербе» от воронежской студии Burut CT.


Дробовик в сетевых играх — особая статья. Здесь отношение к нему неоднозначно.

В Counter-Strike, к примеру, оба доступных дробовика (Benelli M3 Super 90 и Benelli XM1014), как и полагается, эффективны лишь на близкой дистанции, но в отличие от другого оружия позволяют вести огонь даже во время перезарядки, не дожидаясь ее завершения. Более того, у них не увеличивается конус огня во время прыжка.

В Mobile Forces, одном из модов, созданных на движке Unreal Engine, имеется всего один дробовик — обрез горизонтальной двустволки, который позволяет убивать с одного выстрела дуплетом.

Здесь он тоже эффективен на ближней дистанции, но гораздо больше, чем в Counter-Strike. Управление огнем достаточно удобно — левая и правая кнопка мыши отвечают соответственно за выстрел левого и правого стволов.

Роль дробовика в Joint Operations: Typhoon Rising незначительна.

Здешней модели Mossberg отводится сугубо вспомогательная роль, причем он попадает в ту же категорию, что и пистолет. То есть, подбирая вооружение, игрок берет либо пистолет, либо дробовик. В этой игре дробовиком пользуются лишь в тех ситуациях, когда закончились патроны к основному оружию, а точка перевооружения далеко.

Дробовики в Planetside — особая тема. Здесь есть «ствол» общего доступа — Sweeper Shotgun, ведущий себя так, как и положено добропорядочному дробовику.

Однако среди имперских образцов фракции «Новый Конгломерат» найдутся еще два дробовика. Это тяжелый трехствольный Jackhammer, умеющий делать triple-shot, то есть тройной выстрел, убивающий наповал даже врага в броне REXO, и пистолет Mag-Scatter с магазином на восемь патронов, который стал одним из любимых видов оружия у разбирающихся в вопросе «невидимок».


Можно проследить некоторую эволюцию дробовиков в играх на примере обсчета поражения при выстреле. Компания id Software с самого начала подошла к вопросу фундаментально, учитывая урон, наносимый каждой дробиной в отдельности. Поначалу распределение дробин в конусе огня было «масочным», то есть углы их разлета по отношению к линии прицела были фиксированными и неизменными. В дальнейшем поведение дробин сделали более реалистичным, поручив их распределение генератору случайных чисел. Основной критерий распределения стал стандартным для большинства игр, реализующих такой обсчет, — половина дробин должна укладываться в определенный телесный угол, а все без исключения дробины — в угол удвоенной величины.

В некоторых играх, правда, идут на значительное упрощение, используя так называемую «градиентную» модель зоны поражения. Здесь просто учитывается, какая доля градиентного пятна пришлась на проекцию контура цели. Разумеется, такой способ гораздо более примитивен, но заметно облегчает вычислительные процедуры в игровой математике.


Подводя краткий итог вышеизложенного, могу сказать, что дробовик в играх — оружие весьма специфическое. Его универсальность крайне низка, но в своей тактической нише (ближние дистанции, узкие проходы, изобилующие поворотами, тесные помещения) этому оружию нет равных. Впрочем, как вы увидите чуть позже, такое положение дел наблюдается и в реальности.

Первые образцы огнестрельного оружия были гладкоствольными. Тогдашние технологии не позволяли делать нарезы в стволах, да и сама мысль о гироскопической стабилизации пули появилась гораздо позже. Учитывая крайне низкое качество тогдашних прицельных приспособлений и просто отвратительную кучность при стрельбе пулей, аркебузы и пищали зачастую заряжались кусочками рубленого металла или подобием картечи. Такой снаряд давал значительно большую вероятность попадания в цель. Таким образом, дробовики — это самый старый класс огнестрельного оружия, известный человечеству.

После появления нарезного оружия внимание военных переключилось на него. В принципе, это вполне понятно — намучившись с малоэффективными гладкоствольными «хлопушками» и получив дальнобойное и точное оружие, армии полностью сменили тактику. Особо остро это почувствовали англичане во время англо-бурской войны.

Но шло время, изменялись представления о наступательной, оборонительной и позиционной войне. Солдаты научились рыть окопы, создавать укрытия, затрудняющие прицельное ведение огня на большой дистанции. Атака вражеских позиций времен Первой мировой войны, изобилующих траншеями и блиндажами, не давала никакого преимущества обладателям точного оружия, поскольку дистанции верного огня в траншейном бою исчислялись десятками метров или даже метрами.

Наиболее прогрессивные в вопросах стрелкового вооружения американцы первыми додумались до концепции боевого дробовика. Отличие этого оружия от охотничьих вариантов, существовавших в изобилии и ранее, заключалось в наличии магазина, позволявшего произвести несколько выстрелов без перезарядки, а также в более компактном размере, который требовался для успешного использования в узких траншеях.

Эффективность гладкоствольного оружия с дробовыми боеприпасами оказалась столь высокой, что кайзеровская Германия назвала его «бесчеловечным» и даже попыталась добиться запрета на использование дробовиков, заявив протест в международные организации. В частности, в апелляциях фигурировал Winchester M97, известный также как Trench Gun Model 1917 и получивший вполне заслуженное прозвище «окопной метлы».

Однако все протесты Германии ни к чему не привели, и дробовики заняли законное место среди боевого оружия ближнего боя.

Как мне кажется, достаточно наглядным способом проследить развитие дробовика перед Первой мировой войной будет хронологическое рассмотрение патентов «отца боевых дробовиков» Джона Мозеса Браунинга.

25 июля 1882 года. Получен патент (U.S. Patent No. 261,667) на болтовую винтовку с трубчатым магазином. Идея трубчатого магазина вошла в конструкцию большинства современных боевых дробовиков.

16 февраля 1886 года. Получен патент на ружье с рычажной системой перезарядки. В дальнейшем оно стало первым удачным многозарядным ружьем, известным как Winchester Model 1887. Рычажная перезарядка стала одним из принципов, обеспечивших дальнейшее развитие системы подачи патрона в ствол и экстракции стреляной гильзы.

26 июня 1888 года. Запатентована винтовка калибра 22LR с помповой системой перезарядки. О ней говорили, что это самая популярная винтовка 22-го калибра с данной системой перезарядки. На рынок винтовка вышла под именем Winchester Model 1890. Как видите, впервые помповая система перезарядки была применена не в гладкоствольном, а в нарезном оружии малого калибра. Однако эта система прижилась именно в дробовиках.

30 июня 1890 года. Подана заявка на патент на ружье с помповой системой перезарядки, которое поступило на рынок под именем Winchester Model 1898, а более поздняя складная версия известна как Winchester Model 1897. В принципе, эта схема боевого дробовика и определила большинство всех последующих моделей, выпущенных множеством оружейных фирм мира.

Таким образом, двенадцать лет эволюции боевого гладкоствольного оружия можно представить в «спрессованном» виде перечисленными патентами.

Опыт Первой мировой войны дал колоссальную информацию для очередного переосмысления тактик. Появление минометов, развитие ручных гранат, введение мощной и хорошо вооруженной бронетехники, разработка систем залпового огня привели к тому, что «траншейная» тактика позиционной войны стала заведомо проигрышной. Неудивительно, что большая часть ХХ века прошла под знаком забвения дробовиков. Интерес к ним стал возрождаться лишь при распространении понятия «спецоперация». Но об этом чуть ниже.

Разумеется, поиски эффективных конструкционных решений продолжаются и сейчас. В частности, существуют боевые дробовики с отъемными коробчатыми магазинами и с магазинами барабанного типа. Более того, предпринимались попытки создания многоствольных систем Гатлинга под дробовой патрон, однако они были признаны крайне неэффективными, неоправданно громоздкими и ненадежными в использовании.

Что же собой представляет дробовик сегодняшнего дня с тактической точки зрения? Какова его роль в современном бою? Оба вопроса не позволяют дать однозначного и безапелляционного ответа.

Давайте для начала еще раз вспомним, что дробовик — это оружие ближнего боя. В отличие от компьютерных игр, где смена оружия производится практически мгновенно нажатием одной кнопки, а персонаж может тащить на себе внушительный арсенал, реальность гораздо менее удобна. Если рассматривать одиночного солдата, то дробовик как отдельная единица оружия ему малополезен. В таком примере уместен разве что подствольный вариант, устанавливаемый на одну из стандартных штурмовых винтовок. Но такой «гибрид» неудобен в использовании, а потому не получил широкого распространения.

Если же речь идет о подразделении, надо в первую очередь определить его назначение и боевые задачи. Ни одно современное общевойсковое подразделение не использует дробовик как штатное оружие. Времена окопных войн прошли безвозвратно. Сегодняшние взгляды на военные действия предусматривают универсальное оружие, способное эффективно поражать цели как на коротких, так и на средних дистанциях. На эту роль лучше всего подходит штурмовая винтовка, но никак не дробовик.

Более того, убийство вражеского солдата в современной войне не считается желательным. С экономической точки зрения его целесообразнее вывести из строя ранением, отвлекая тем самым тыловое обеспечение на уход за ним. Дробовик же бескомпромиссен — либо бессмысленный и безвредный выстрел на средней дистанции (свыше пятидесяти метров), либо практически неотвратимая смерть на ближней. При этом враг, вооруженный штурмовой винтовкой, не склонен будет идти на сближение.

Однако партизанская наступательная война, развернувшаяся по всему миру и получившая название «международный терроризм», предъявила свои требования к вооружению подразделений специального назначения. Боевые действия перенеслись с открытых пространств на городские улицы, в помещения, салоны авиалайнеров, подземные коммуникации. При таком характере ведения боя как нельзя лучше подошел бы опыт ведения «траншейной войны». Но слепое копирование здесь неприемлемо, поскольку понятие «заложник» не существовало в современном понимании на полях сражений Первой мировой.

Современный дробовик весьма результативен при грамотном применении. Благодаря внушительному калибру он может выбивать запертые двери и оказывать очень сильный психологический эффект (сравните сухой треск автоматной очереди и громовой удар выстрела из дробовика). Останавливающее действие картечного выстрела не имеет себе равных даже по сравнению с такими монстрами, как Desert Eagle полудюймового калибра с экспансивной пулей. Даже бронежилет 3-4 классов защиты малоэффективен против удара дробовой струи. Разумеется, саму дробь он задержит, но вот импульс поглотить не сможет. При отсутствии проникающих ран наблюдаются многочисленные ушибы, переломы и отбитые внутренние органы, а прямое попадание в шлем ломает жертве шейные позвонки. Отлетающий от дробового выстрела в упор человек — это не кинематографическая гипербола, а суровая реальность.

Судите сами. Стандартный картечный выстрел 12-го калибра содержит девять картечин калибра 8,8 мм. Каждая картечина имеет массу 3,9 г и при начальной скорости 380 м/с обладает энергией 280 Дж, сравнимой с энергией пули ПМ (300 Дж). Совокупная дульная энергия картечного заряда — 2500 Дж. Даже мощная крупнокалиберная винтовка класса Barrett, имеющая дульную энергию почти в два раза выше, не обеспечивает таких повреждений, как совокупный удар девяти картечин.

У большого калибра есть еще одно неоспоримое преимущество — он способен выстреливать не только дробовой заряд или тяжелую пулю. Боеприпасами к дробовику могут быть и газовые контейнеры, и нелетальные травматические боеприпасы, и боеприпасы с контролируемой баллистикой, успешно сочетающие точность пули и обширность повреждения дроби. При стрельбе дробью ее рассеивание начинается на расстоянии около десяти метров от дульного среза. До этого дробь летит очень кучно и, соответственно, при попадании оказывает на цель просто сокрушительное воздействие.

Но даже в подразделениях спецназначения дробовик далек от категории «универсального оружия». Наличие заложников среди целей, рассредоточенность целей в помещении, низкая скорострельность в сочетании с большой отдачей, невозможность быстро сменить один тип боеприпасов на другой — все это существенно ограничивает применимость дробовика в специальных операциях.

В составе подразделения, предназначенного для зачистки зданий или иных действий, предполагающих плотный контакт с противником, должны быть два-три бойца, вооруженных дробовиками и прошедших всестороннюю огневую и тактическую подготовку. От своевременности и грамотности их действий зачастую зависит и боевая судьба всего подразделения. В задачу этих бойцов входят выбивание запертых дверей, психическое подавление противника, поражение плотных скоплений целей, прикрытие перегруппировок, отступлений и обходов, контроль коридоров, проходов, лестничных проемов.

Таким образом, дробовик, нисколько не претендуя на универсальность, прочно занял свою тактическую нишу, где по эффективности ему нет равных среди других классов стрелкового оружия.

Давайте познакомимся с дробовиками поближе и попробуем вникнуть в некоторые тонкости их устройства.

Но для начала неплохо бы определиться с вопросом, какой дробовик может считаться боевым и в чем его отличие от охотничьего или гражданского, предназначенного для самообороны.

США, где дробовики завоевали особую популярность, сформулировали ряд критериев, по которым можно определить принадлежность определенной модели гладкоствольного оружия к боевому. Итак, по законам США дробовик считается боевым, если предусматривает в конструкции:

— складывающийся или телескопический приклад;

— пистолетную рукоятку удержания;

— возможность примыкания штыка;

— пламегаситель или наличие резьбы на дульном срезе, которая делает возможным его присоединение;

— крепление для гранатомета;

— емкость магазина в десять или более патронов (в некоторых штатах — вообще само наличие отъемного магазина).

Эта классификация выглядит несколько искусственно, поскольку не рассматривает таких факторов, как калибр, габариты, масса, боевая скорострельность, максимальная мощность порохового заряда, возможность использования специальных боеприпасов.

Кроме того, в других странах подобная классификация либо не поддерживается вовсе, либо формулируется иначе. К примеру, российский охотничий карабин «Сайга-12» оборудован пистолетной рукоятью и предусматривает применение отъемного магазина на пять или восемь патронов. А американская военная полиция вполне успешно пользуется ружьями, подпадающими под категорию охотничьих.

Учитывая вышесказанное, можно сделать вывод, что единой классификации боевых дробовиков нет. Единственный более или менее объективный критерий — отнесение конкретной модели к этому классу на основании заявленных изготовителем границ применимости, а при их отсутствии — на основании заключения экспертных комиссий.


Подробно останавливаться на устройстве и принципе действия боевых дробовиков я не буду, поскольку существует множество схем, заметно отличающихся друг от друга и весьма сложных в описании.

Если классифицировать по принципу действия, боевое гладкоствольное оружие делится на самозарядное и помповое, то есть перезаряжаемое скользящим цевьем.

Самозарядная схема дает высокую скорострельность, позволяет освободить одну руку стрелка, но его безотказность сильно зависит от энергии патрона. Это оружие плохо подходит для использования нелетальных и ослабленных боеприпасов. К недостаткам можно отнести также сравнительно высокую стоимость. Типичный пример такого оружия — Beretta 1201FP.

Помповая схема значительно проще, дешевле и надежнее, но она занимает обе руки стрелка и не обеспечивает высокой скорострельности. При неотведении цевья до упора при перезарядке возможно недосылание патрона в ствол или его утыкание в рампу патронника. В качестве характерного представителя этого класса можно привести Mossberg Model 590.

Недостатки обеих схем привели к тому, что многие производители начали выпуск комбинированных схем, в которых предусмотрено быстрое переключение режимов перезарядки. Подобный принцип заложен, к примеру, в Benelli M3 Super 90.

Существуют и схемы дробовиков, предусматривающие ведение полностью автоматического огня. Но полевые испытания прототипов такого оружия показали их невысокую эффективность, что в сочетании со значительной стоимостью в широком производстве и недостаточной надежностью автоматики привело к отсутствию сколь-нибудь значительных выпущенных партий. Примеры такого оружия — USAS-12 и Jackhammer. Последний интересен тем, что его снаряженный магазин барабанного типа может быть использован как противопехотная мина направленного действия, выстреливающая все десять патронов одновременно.


Отдельного рассмотрения заслуживает ствол дробовика. Первоначальным и классическим считается ствол с цилиндрической сверловкой. Он вполне подходит для стрельбы любым боеприпасом и обеспечивает равномерную осыпь дроби. Осыпью дроби называется распределение дробин по площади в пределах конуса их разлета. Но равномерная осыпь не всегда полезна в боевом применении. Чаще всего требуется некоторая концентрация дробин на линии прицеливания.

Для увеличения кучности дробового выстрела предусмотрены стволы с сужением — так называемый чок (от английского choke). Охотники, правда, выделяют еще получок, но это различие условно. Принято считать чоковым ствол с дульным сужением около миллиметра по диаметру, а получоковым — тот, у которого это сужение меньше, чем 0,75 мм. Однако для боевого оружия такая классификация считается избыточной.

Для боевых дробовиков, в большинстве своем имеющих цилиндрическую сверловку ствола, выпускаются сменные насадки-концентраторы дроби, вполне заменяющие чоковую сверловку.

Англичане склонны придумывать системы измерений, напрочь игнорирующие здравый смысл. Ну почему, например в футе 12 дюймов, а в ярде три фута? А какой логикой объяснить, что в одной фунте 16 унций, а в одном стоуне 14 фунтов? Ну да ладно, это вопросы риторические. Перейдем к более конкретным.

Что же такое калибр для гладкоствольного оружия? Внимание — ответ! Число, обозначающее ружейный калибр, есть количество сферических пуль (равных по массе и диаметру) для данного ружья, которое можно отлить из 1 английского фунта свинца (453,6 грамма). С непривычки такое определение калибра усвоить довольно непросто, но для народа, свободно переводившего в уме фунты, гинеи и соверены в шиллинги, полукроны и пенсы, это было проще пареной репы.

Если перевести таблицу калибров на нормальную метрическую систему, в глазах зарябит от сотых и тысячных долей миллиметра. Практичные оружейники, привыкшие к миллиметру и чуждые фунта, фута и шиллинга, округлили ружейные калибры до десятых долей миллиметра и постановили, что так тому и быть.

Интересных для нас калибров немного — 12-й (18,5 мм) и 16-й (16,8 мм). Именно они — самые ходовые для гладкоствольного оружия. Большинство боевых дробовиков выпускаются именно под патрон 12-го калибра.

Ассортимент патронов для боевых дробовиков довольно узок. Здесь нет того обилия номеров дроби, которое востребовано охотниками. Зато ни одному охотнику не придет в голову зарядить ружье нелетальным боеприпасом. Разве что он захочет удивить какого-нибудь медведя.

Большинство видов боеприпасов для гладкоствольного оружия рассчитаны на применение спецподразделениями и полицейскими формированиями, а для полевых боевых действий их применимость близка к нулю.

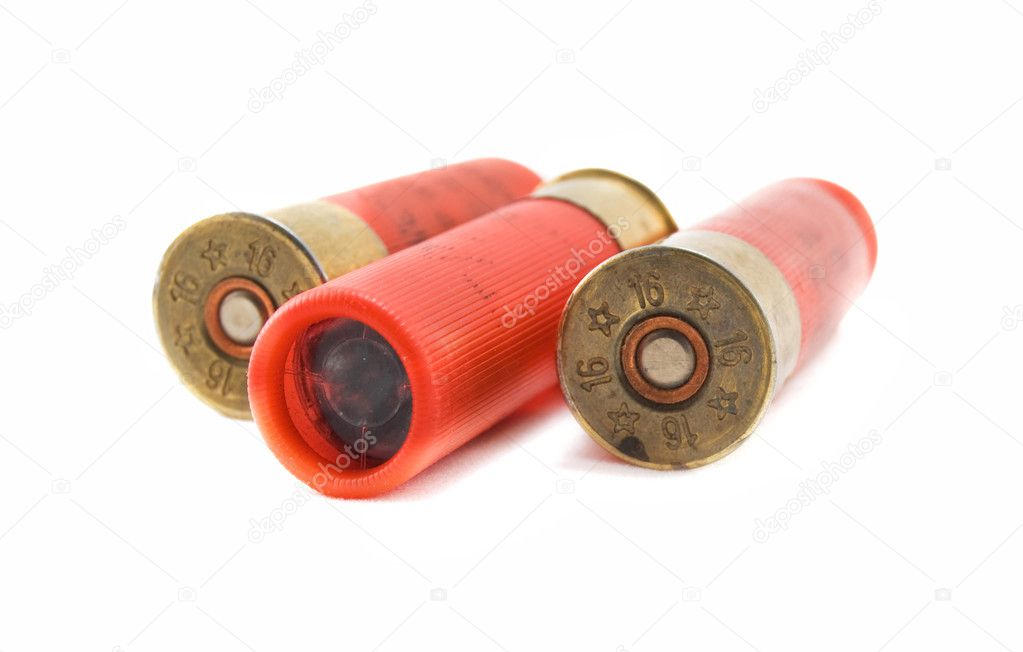

Итак, начнем с гильзы. Капсулированная гильза 12-го калибра снаряжается навеской пороха, соответствующей массе снаряда и цели применения, а затем пыжуется войлочным, пластиковым или картонным уплотнителем, предотвращающим проникновение пороха в дробовой снаряд и выталкивающим его из канала ствола подобно поршню. В качестве материала для гильз используются латунь, картон и полиэтилен низкого давления. После укладки снаряда и пыж-контейнера гильза обжимается.


Памятуя о названии оружия, в первую очередь поговорим о дроби. Точнее, о ее разновидности, пригодной для боевого применения. Обычно патроны к боевым дробовикам снаряжаются картечью. По общепринятой классификации картечью считается боеприпас гладкоствольного ружья, состоящий из нескольких сферических свинцовых пуль калибром более 5 мм. Калибр картечи обозначается по фактическому диаметру (а не номеру, как у дроби), с шагом 0,5 мм (против шага 0,25 мм у дроби), а для конкретного калибра оружия еще используют нумерацию по числу согласованных картечин в одном ряду снаряда: «3 в ряд», «4 в ряд» и так далее. Наиболее употребительными можно считать калибры от 6 до 9 мм.

Первое и главное условие качественного картечного выстрела — применение «согласованной» картечи, когда картечины одного ряда точно вписываются в окружность дульного среза ствола. Разумеется, для картечи наиболее подходят цилиндрические стволы, а любое дульное сужение значительно ухудшает кучность (даже незначительный напор, не говоря уже о чоках).

Выстрел на предельную дистанцию (100-150 м) требует особой подготовки картечной укладки, получившей название «вязаная картечь». Суть такой подготовки состоит в связывании картечин прочной нитью или проволокой в единое кольцо или сетку. Способов подготовки картечи несколько. Самый простой — это надсечение картечин острым ножом, укладка нити в разрез и обжатие разреза плоскогубцами. Этот способ прост, но ненадежен, поскольку при выстреле часть картечин может сорваться с нити.

Более сложным, но надежным способом считается сверловка отверстий в картечинах, в которые при вязке вставляется нить, после чего отверстие зачеканивается кернером.

Основные способы вязки картечи — кольцо, крест и звезда. Выбор того или иного способа зависит всецело от диаметра картечи и ее согласования по стволу. К примеру, при согласовании «три в ряд» можно порекомендовать кольцо, а «шесть в ряд» лучше ведет себя при вязке звездой.


Снаряжение пулей — одна из наиболее простых и очевидных схем. Простейшая ружейная пуля имеет сферическую форму, поэтому ее траектория вполне классична и предсказуема. Однако для сферических пуль существуют определенные ограничения по кучности и пробивному действию. Стрельба шарообразными пулями по эффективности мало чем отличается от стрельбы из мушкета.

Практически все современные пули имеют выраженную цилиндрическую форму. Однако и здесь не обходится без тонкостей. Большинство пуль имеет поперечные пояски-обтюраторы, которые при продвижении пули по каналу ствола обеспечивают сохранение герметичности, но не «затирают» при стрельбе из чокового ствола. С этой же целью пули иногда изготавливаются со сквозным отверстием вдоль оси, которое обеспечивает сминание пули при проходе через чоковое сужение.

Стабилизация пули в полете обеспечивается разнообразными спиралевидными выступами или отверстиями, которые при движении через неподвижный воздух раскручивают пулю по продольной оси. Современные ружейные пули зачастую оснащаются и легким оперением из упругого пластика.

Разработаны и специальные нарезные насадки, придающие пуле необходимый для стабилизации вращательный момент. Такие насадки получили название PARADOX. Впрочем, сверловка «парадокс» не относится к оружейным новинкам. Патент на это изобретение был получен английским полковником Фосбери еще в 1884 году. Суть изобретения состояла в том, что чоковое сужение обычного гладкого дробового ствола снабжалось нарезами. В основе идеи лежало стремление, сохраняя основную функцию дробовика (то есть стрельбу дробью), по возможности приблизить бой пулей из него к бою штуцера. До 1910 года патент на изобретение Фосбери принадлежал фирме Holland & Holland. После истечения срока патента многие фирмы стали выпускать оружие со стволами подобной сверловки.

Недостаток такой сверловки состоит в том, что нарезы подвергаются так называемому свинцеванию, то есть забиваются свинцом и перестают выполнять свою функцию. Чистка освинцованных нарезов — чрезвычайно трудоемкое занятие, поэтому «парадокс» так и не получил широкого применения.

Современные разработки в области стабилизации пули в полете идут по другому пути. В частности, разработаны снаряды, которые после покидания ствола раскрывают металлическое стабилизирующее оперение. Таковы, например, боеприпасы FRAG-12, созданные для автоматического гладкоствольного ружья AA-12. Они выпускаются в трех модификациях: FRAG-12 HE (фугасная), FRAG-12 HE-FA (осколочно-фугасная) и FRAG-12 HE-AP (бронебойно-фугасная). Эта разработка считается одной из самых перспективных на сегодняшний день и предназначена именно для армейских формирований.


Для нужд подразделений спецназначения разработан некоторый ассортимент патронов с зарядом слезоточивого или нервнопаралитического ОВ обратимого действия. Поначалу такие патроны изготавливались по тому же принципу, что и патроны для газового гражданского оружия, отличаясь от них разве что размером. Позже заряд ОВ стали помещать в разрушаемый контейнер, позволявший доставлять ОВ с дистанции до сотни метров. Это уже было ближе к газовой гранате.

Современные химические боеприпасы снаряжаются смесью ОВ с инертным, но достаточно тяжелым наполнителем типа очень мелкой дроби. Выстрел такого снаряда, во-первых, обеспечивает достаточно протяженную область загазованности, а во-вторых, при выстреле в упор легко пробивает деревянные двери, межкомнатные перегородки из гипсокартона и даже армированное стекло.

Следует заметить, что при выстреле в упор дело вряд ли ограничится тем, что человек начнет тереть глаза и кашлять. На дистанции «вплотную» подобный боеприпас нанесет такие повреждения, которым позавидует даже картечь.


Своеобразно устроены патроны для выбивания дверей. Расстояние, с которого производится выстрел в запертую дверь, крайне мало. Поэтому снаряд должен полностью исключать возможность рикошета. Более того, с той стороны двери могут находиться заложники или просто ничего не подозревающие гражданские люди (да-да, спецназ иногда тоже дверями ошибается).

В качестве снаряда для такого спецпатрона используется плотно спрессованный, но все же достаточно рыхлый цинковый порошок. После выстрела порошок передает двери всю кинетическую энергию (порядка 3-4 килоджоулей) и рассеивается. Никакой другой боеприпас не способен в подобном случае к полной передаче энергии.


Следует упомянуть и о нелетальных боеприпасах. Их задача — вывести человека из строя, не нанося ему по возможности травм, несовместимых с жизнью. Задача эта лишь на первый взгляд кажется несложной. Дело в том, что понятие «смертельная травма» весьма и весьма растяжимо. Оно зависит от таких факторов, как физическое состояние цели, ее положение относительно линии выстрела, дистанция, с которой производится выстрел. Особенно важно расстояние. Поэтому на нелетальных боеприпасах всегда указываются минимальная и максимальная дистанция их целевой эффективности.

Сложность применения нелетальных боеприпасов состоит в том, что патрон, рассчитанный на нелетальное воздействие на близком расстоянии, вызовет у стоящего в пятидесяти метрах лишь легкий испуг, а тот, что способен повалить на землю человека на дистанции в пятьдесят метров, при выстреле в упор может убить его наповал. Еще больше осложняет ситуацию низкая дульная скорость нелетальных боеприпасов и, как следствие, весьма непрямолинейная траектория.

Классикой нелетальных боеприпасов, как ни смешно это звучит, считается обычная поваренная соль. Помните рассказы времен ранней молодости о злых сторожах, охраняющих материальные блага, столь милые сердцу подрастающего поколения? О лютых сторожах, метко стреляющих солевым зарядом навскидку по тощим ягодицам нарушителей правопорядка. Да, сторожа несказанно удивились бы тому, что их причисляют к спецназу.

Впрочем, не солью единой можно ошеломить человека. Если в гильзу патрона с малой навеской пороха вложить тонкий нейлоновый мешочек с очень мелкой дробью, то убить такой снаряд, пожалуй, не сможет, но нокаутирует не хуже Тайсона.

Существует множество вариантов нелетальных боеприпасов с резиновыми или пластиковыми пулями. Однако при их применении тоже есть опасность смертельного поражения.


Весьма интересны «психологические» патроны. Они снаряжаются пиротехнической смесью, которая самовоспламеняется на открытом воздухе и дает большую струю огня, сопровождаемую мощным звуком. Назначение таких боеприпасов — ошеломить противника, подавить его, парализовать способность к сопротивлению.

Применимость таких боеприпасов достаточно мала. Они пригодны разве что для разгона агрессивно настроенных демонстраций и для операций по освобождению заложников. А бывалых людей такими факирскими фокусами не испугаешь.

С теорией, историей и общими рассуждениями покончено. Давайте перейдем к самой содержательной и конкретной части статьи — рассмотрению образцов описанного оружия. На этот раз я попробую не просто перечислять модели, приводя попутно тактико-технические характеристики, а сохранить некий исторический и географический порядок. Далеко не все из представленных ниже дробовиков встречаются в играх, но менее интересными для не равнодушного к оружию человека они от этого не станут.


Как водится, начнем с самых ранних моделей. Оружейная фирма, изготовившая первую удачную модель дробовика, приобрела всемирную известность. Это Winchester Repeating Arms Company. Именно эта фирма выпустила знаменитый Winchester Model 1897, получивший короткое название M97, с которым он и вошел в историю.

Winchester Model 1897

К моменту вступления США в Первую мировую войну (декабрь 1917 года) генерал Джон Першинг заявил, что американская армия не будет вступать в позиционную войну, а предпочтет активные действия. Именно с этой целью армия была вооружена укороченным вариантом M97, получившим название Trench Gun Model 1917. Длина ствола «траншейного» варианта равнялась 508 мм против 711 мм у первоначального. Эта модель отличалась от первоначальной не только более коротким стволом, но и штык-ножом длиной 40 см, позаимствованным у винтовки Enfield M1917.

Конструкция ружья M97 стала на сегодняшней день классической — подвижное цевье, связанное с затвором, зарядное окно в нижней части ствольной коробки, окно выброса стреляных гильз справа. Запирание ствола производилось качающейся личинкой, блокирующей движение затвора назад. Трубчатый магазин вмещал пять патронов, а шестой можно было дослать в ствол. Курок открытого типа позволял легко определить, взведено оружие или нет, а потому не требовал предохранителя.

В ударно-спусковом механизме М97 не было разобщителя, что давало возможность вести огонь, просто нажав спусковой крючок и передергивать цевье, отстреливая один патрон за другим.

Типовые патроны к этому дробовику содержали по девять картечин калибра «три в ряд», поэтому расторопный стрелок мог за пару секунд выстрелить 54 свинцовых картечины, каждая из которых имела энергию винтовочной пули тридцатого калибра.

Траншейная модификация дополнительно приобрела вентилируемый металлический кожух на стволе, защищающий его от ударов (это весьма важно при штыковых боях) и крепление для штыка, представлявшего собой грозное оружие благодаря его длине.

За время участия США в военных действиях против Австро-Венгрии было выпущено и передано в войска около двадцати тысяч ружей. А их общее количество за 60 лет массового производства перевалило за миллион.

Среди других образцов гладкоствольного оружия Winchester стоит отметить модель Winchester M12 образца 1912 года.

Winchester M12

Отталкиваясь от M97, Джон Браунинг переработал конструкцию ружья, изменил принцип запирания ствола, убрал внутрь ствольной коробки курок. Емкость магазина осталась прежней.

Эта модель выпускалась в трех калибрах — 12, 16, 20. Кстати говоря, именно M12 стал первым в мире ружьем 20-го калибра. Производили эту модель до 1963 года, а за все время выпуска изготовили около двух миллионов единиц.

Боевое крещение М12 прошла еще в годы Первой мировой войны, участвуя в выполнении армейского заказа на 20 тысяч ружей.

Во время Второй мировой войны М12 вновь поступает на вооружение. Считается, что было поставлено 80000 ружей по правительственному заказу и еще 6000 сверх него.

Winchester M1200

Боевой дробовик М12 был в числе фаворитов во время войны во Вьетнаме и в Корее, где он пользовался большой популярностью. Боевая модель выпускалась только 12-го калибра, с длиной ствола 508 мм и кожухом-охладителем ствола.

На базе дробовика Winchester M12 были созданы современные модели M1200 и M1300. Они совершенно заслуженно считаются добротным, неприхотливым и надежным оружием. Эти дробовики выпускаются с разными вариантами покрытия, разной длиной ствола и емкостью магазина, различными вариантами приклада и пистолетной рукоятки.


Ithaca 37 Homeland Security

Конструкция не менее легендарного дробовика Ithaca 37 изначально была разработана Джоном Браунингом в 1913 году. Патент на нее он получил в 1915 году, после чего продал этот патент фирме Remington Arms. В начале 30-х годов ХХ века оружейная фирма Ithaca Gun перекупила права на эту конструкцию, несколько переработала ее и в 1937 году приступила к выпуску дробовика Model 37. Этот дробовик выпускался и выпускается в разных исполнениях и калибрах, однако для боевого применения использовался только 12-й калибр. Таковы, например, Ithaca 37 Homeland Security и Ithaca 37 Stakeout, разработанный специально для полицейских сил.

Ружье Ithaca 37 — дробовик с ручной перезарядкой при помощи подвижного цевья. Сплошная ствольная коробка, с единственным вырезом снизу, служащим и для снаряжения магазина патронами, и для экстракции стреляной гильзы. Такая конструкция обладает еще одним немаловажным удобством — возможностью заряжать ружье при снаряженном магазине одиночными патронами другого типа, например пулевыми. Запирание ствола — перекосом затвора вверх, за вырез в верхней части ствольной коробки. Питание — из подствольного трубчатого магазина емкостью четыре патрона плюс один в стволе. В конструкции предусмотрен кнопочный предохранитель, расположенный в спусковой скобе позади спускового крючка. Масса ружья — около трех кг, что делает его заметным на фоне более массивных собратьев.

Ithaca 37 Stakeout

Система соединения ствола со ствольной коробкой на секторных пазах позволяет быстро менять ствол на более подходящий к ситуации. Учитывая это, а также возможность смены приклада на рукоятку пистолетного типа и установку удлиненного магазина, можно сказать, что на базе единственного ружья вполне реально собрать целый комплект оружия разного назначения.

В целом, ружье Ithaca model 37, невзирая на солидный возраст, надежное, мощное и легкое оружие, пригодное в качестве боевого. Однако в действующей армии оно никогда официально не числилось на вооружении из-за высокой стоимости в производстве.


Поговорим о самом популярном сегодня семействе дробовиков Remington. Наиболее известна помповая модель Remington 870, породившая массу модификаций и вариантов.

Remington 870

Базовый вариант Remington 870 «Wingmaster» был представлен фирмой Remington в 1950 году и практически сразу же был признан эталоном ружья с продольно-скользящим затвором, управляемым цевьем. В начале 70-х годов ХХ века армия США приняла на вооружение модификацию Remington 870, имевшую магазин на семь патронов, крепление для стандартного армейского штыка от М16, ствольную накладку для защиты рук от ожогов и специальное матовое защитное покрытие металлических деталей.

Remington 870MCS

Одна из последних боевых модификаций ружья модели 870, выпущенной фирмой Remington для армейских и полицейских нужд, — модульный боевой дробовик Remington 870MCS (Modular Combat Shotgun). Система 870MCS состоит из единой ствольной коробки со стандартным магазином емкостью в три патрона и набора сменных стволов, лож, удлинителей магазина и т.п.

Полный комплект системы 870MCS включает три ствола разной длины, два удлинителя магазина, три варианта быстросменной пластиковой ложи. Кроме того, в комплект входит специальное крепление, позволяющее устанавливать ружье Remington 870MCS в минимальной конфигурации под ствол винтовки M16 или карабина М4А1. Вес системы Remington 870MCS колеблется от 2,5 кг в варианте подствольного дробовика до 3,6 кг в варианте боевого ружья с тактической ложей, магазином на семь патронов и стволом длиной 18 дюймов.

Remington 1100

Особого внимания заслуживают самозарядные модели — Remington 1100 и Remington 11-87, выполненные без подвижного цевья и заряжаемые непосредственно вынесенной вправо рукояткой затвора. Однако широкого распространения эти разработки не получили — отчасти потому, что рынок самозарядных дробовиков сфера достаточно самостоятельная и поделенная между другими фирмами, но большей частью, видимо, из-за достаточно высокой стоимости.


Итальянская оружейная фирма Benelli Armi, согласно устоявшемуся мнению, знаменита тем, что выпускает «роллс-ройсы среди дробовиков». Отточенность форм, безотказность и точность в сочетании с достаточно высокой стоимостью делают такое сравнение вполне правомерным.

Наибольшую известность фирме принесли гибридные серии Super 90. Это ружья 12-го калибра, имеющие две системы перезарядки -— автоматическую, основанную на инерционном принципе, и ручную «помповую».

Benelli M3 Super 90

Модель Benelli M3 Super 90 происходит от автоматической модели М1. Используя автоматику с инерционным отпиранием поворотного затвора, ружье М3 получило и альтернативный режим работы — ручное перезаряжание при помощи продольно-подвижного цевья. Помповый режим позволяет отстреливать из ружья боеприпасы, развивающие слишком малую или слишком большую отдачу, — нелетальные снаряды со слезоточивым газом или резиновыми пулями, например. Кроме того, в конструкцию введена отсечка магазина, позволяющая при стрельбе в помповом режиме заряжать ружье при отведенном назад затворе по одному патрону через окно для выброса гильз. Такой режим позволяет, например, стрелять по одному патрону резиновыми пулями, имея в магазине запас патронов с боевой картечью на случай ухудшения обстановки.

Benelli M4 Super 90

Дробовик Benelli M4 Super 90 импортируется в США (в том числе и для нужд вооруженных сил) компанией Heckler&Koch USA. Технически он представляет собой самозарядное магазинное ружье. Привод автоматики — отвод газов в два симметрично расположенных под стволом газовых цилиндра, с двумя газовыми поршнями и штоками. Запирание ствола на два боевых упора производится поворотом затвора. Стандартно ружье комплектуется телескопическим раздвижным прикладом, который при необходимости может быть заменен на пистолетную рукоятку или обычный нескладной приклад.

Как уже упоминалось, стоимость ружей Benelli весьма высока — порой за тысячу долларов, — но благодаря своим превосходным боевым качествам они пользуются заслуженной популярностью. Ими, в частности, оснащаются некоторые элитные правоохранительные службы.


И в заключение — дробовики от Mossberg. Ружья этой американской фирмы стали поступать на рынок с 1919 года, но наиболее популярные ныне модели помповых ружей — М500 и М590 — вышли в серийное производство только в 1989 году. Их особенность — модульная конструкция, позволяющая легко, быстро, почти без участия инструментов производить разборку оружия и замену его ключевых элементов.

Mossberg 500

Mossberg 500 — магазинное гладкоствольное ружье с полимерным прикладом и перезарядкой при помощи подвижного цевья. Трубчатый несменный магазин емкостью семь патронов расположен под стволом. Запирание ствола — за казенную часть перекосом затвора. Ствольная коробка выполнена из алюминиевого сплава. Предохранитель расположен сверху на задней части ствольной коробки и одинаково удобен как для правшей, так и для левшей. Есть возможность смены ствола.

К этой модели выпускается множество сменных узлов и дополнительных приспособлений (тактический фонарь, диоптрические и коллиматорные прицелы)

Mossberg 590

Mossberg 590 — более «военизированная» модификация модели 500. Модернизация включила в себя упрочнение ряда деталей оружия, установку ствольной накладки для защиты рук от ожогов, установку крепления для стандартного штык-ножа М9, более стойкое матовое покрытие наружных поверхностей для защиты от износа и коррозии.

С недавнего времени выпускается также модель 590DA, оснащенная ударно-спусковым механизмом двойного действия, и не имеющая предохранителя.

Модель 590 состоит на вооружении армии, флота и корпуса морской пехоты США; кроме того, она довольно популярна среди американских полицейских.


Широко разрекламированные в компьютерных играх и фильмах дробовики Jackhammer и USAS-12 в реальности можно считать практически несуществующими образцами гладкоствольного оружия. Причина этого кроется в достаточном заполнении соответствующей тактической ниши и отсутствии потребности покупателя в новых моделях. Поскольку это оружие серийно не выпускается, я не описываю его детально в рамках настоящей статьи.


Итак, наше знакомство с дробовиками состоялось. Насколько оно удовлетворило ваш интерес к предмету — судить вам, дорогие читатели. А мне остается пожелать вам мирного неба над головой и сказать уже традиционное: «Будьте счастливы при малейшей возможности».


Источник: http://www.lki.ru/text.php?id=3888
